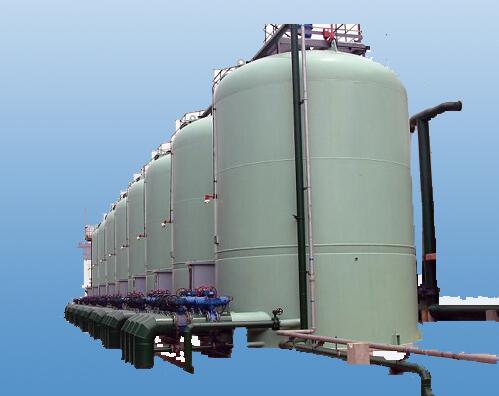

高速过滤器


一、概述
      gsl系列高速过滤器在原水悬浮物较多的情况下能确保出水水质的高质量,具有过滤速度高、处理水量大、占地面积小等优点。其操作分为人工操作和单台(或多台)程序控制自动操作两种,由采用单位选定。gsl系列高速过滤器不仅适用于过滤处理悬浮物较多的原水,而且在循环供水系统中使用可改善不质,提高水的循环利用率,节约用水,是当前工业处理设施中必备的设备。
      gsl系列高速过滤器由冶金部北京钢铁研究院设计。本产品早已用于钢铁厂中净化处理轧钢、连铸的浊水(含有氧化铁皮及油质),以及净循环水系统中旁滤处理,经过多年运行考验,取得了十分满意的效果,深受厂矿企业用户的欢迎。

二、规格及技术性能
      在设计中为gsl系列高速过滤器布置紧凑合理,配管美观、操作方便,特在同一规格的过滤器中分设甲、乙两种型号,供用户选用。

技术性能表

规 格

gsl
-2

gsl
-2.6

gsl
-3

gsl
-3.5

gsl
-4

gsl
-4.5

gsl
-5

滤 水 面 积

3.14

5.31

7.07

9.62

12.56

15.90

19.63

最 高 滤 速

40

40

40

40

40

40

40

最 大 滤 水 量

125

210

280

385

500

635

785

最 大 进 水 压 力

≯0.4mpa

滤 前 水
水 质

悬浮物

≤80mg/l

≤10-20mg/l

滤 后 水
水 质

悬浮物

≤10mg/l

≤5~15mg/l

过滤器内平
均压力损失

~0.05mpa

过 滤 器
清 洗 时
参 数

反洗水强度

40m3/m2h

反洗水压力

0.15mpa

反洗空气强度

15m3/m2h

反洗空气压力

0.07mpa


基础尺寸表

规 格

gsl
-2

gsl
-2.6

gsl
-3

gsl
-3.5

gsl
-4

gsl
-4.5

gsl
-5

θ1(mm)

2290

2890

3290

3790

4290

4790

5290

θ2(mm)

2160

2760

3160

3660

4160

4660

5160

θ3(mm)

2020

2620

3024

3524

4024

4524

5028

h1(mm)

282

282

282

282

282

282

282

n-m

8-m24

8-m24

8-m24

8-m24

8-m24

8-m24

8-m24

重量
(吨)

设备重量

7.0

8.8

10.5

13.3

16.4

19.7

23.3

运行重量

29.8

47.5

62.2

86.6

116.7

149.1

188.5


注:设备重量不包括滤料及水重,运行重量包括设备重量、滤料重量及水重。

三、操作要求
(一)装填滤料
      滤料是确保水质处理效果的关键,为此必须严格地采用规定的滤料,保证滤料技术性能及规格,不能随意降低滤料标准。
      滤料在装填前必须冲洗干净,不得含有泥渣杂物,然后按滤料粒度级配要求分层装填。
(二)滤料补充更换
      由于滤料连续使用后,需将其截留物定期反洗干净,使滤料恢复良好的过滤作用。滤料长期工作,会有破损,如操作不当,会有“跑料”发生。为此需定期检查滤料状况,如有亏料情况,需及时补充,如滤料运行时间过长,出水水质长期不清,或滤层发生乱层,则需更换或重新级配滤料。



运 行

过滤器反洗

重新投入运行

放 水

水反洗

水气反洗

水反洗

v1原水出水阀

×

×

×

×

v2净水出水阀

×

×

×

×

v3反洗排水阀

×

×

v4反洗进水阀

×

×

×

×

v5反洗进气阀

×

×

×

×

×

×

v6放水阀

×

×

×

×

×

×

v7泄气阀

自 动 泄 气


注:1、v6放水阀用于排放空时开启;△阀开,×阀闭
      2、如采用自动控制程序操作,即把上述v1-v5阀门改用气动或电动阀门,并与反洗水泵,反洗气源联锁。各阀门操作时间可根据具体情况选定。
      3、反洗时必须严格控制反洗水及空气的压力和流量。
